3M Scotch 23 | Ruban auto-amalgamant | EPR | Ruban de jonction | Isolation

Description du produit

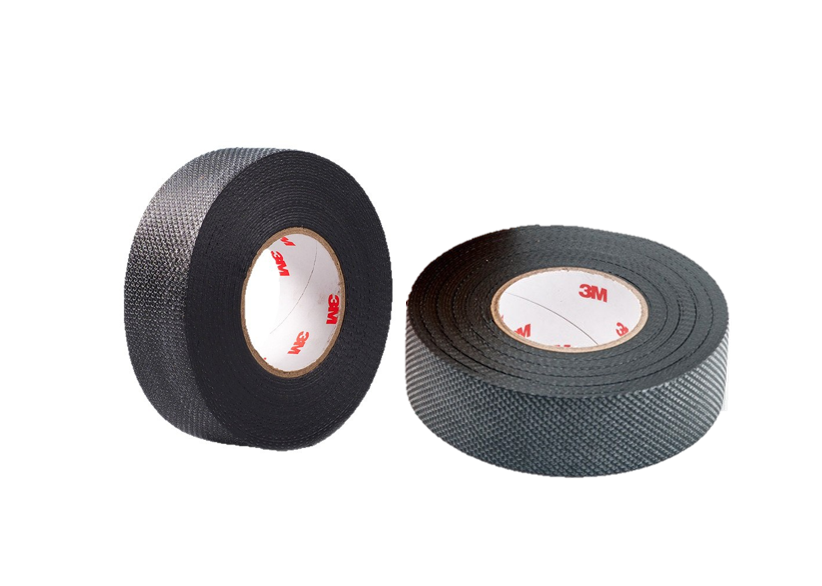

Le Scotch 23 de 3M est un ruban de jonction premium en caoutchouc éthylène-propylène (EPR) auto-amalgamant, noir, de 30 mil/0,76 mm, fourni avec un film protecteur amovible. Étiré et posé à demi-recouvrement, il fusionne en une masse de caoutchouc sans joint pour l'isolation primaire sur les câbles diélectriques solides de 600 V à 69 kV, les joints/terminaisons, la construction de cônes de décharge jusqu'à 35 kV, l'isolation des barres omnibus et l'étanchéité à l'humidité. Continu 90°C, surcharge d'urgence 130°C ; compatible avec les diélectriques solides XLPE/PVC/PE/EPR/butyle ; ASTM D4388 Type I/II/III, RoHS, durée de conservation de 5 ans.

Structure

Caractéristiques

• Isolation primaire auto-amalgamante en EPR de 0,76 mm
• Capacité nominale complète de 69 kV
• Forte élongation, sans bulles
• Formule caoutchouc-résine stable
• Film protecteur propre et amovible
• Large compatibilité diélectrique solide
• Fortes propriétés électriques
• À associer avec du ruban PVC/caoutchouc extérieur

Applications

• Isolation primaire de jonction MV/HV : joints diélectriques solides XLPE/PVC, dérivations multicœurs ; demi-recouvrement 23 pour reconstruire l'isolation primaire jusqu'à 69 kV selon le programme de couches.
• Isolation de terminaison de câble : terminaisons intérieures/extérieures et zones de transition sur les composants préfabriqués/thermorétractables ; 23 restaure l'isolation primaire et la barrière d'étanchéité.
• Cône de décharge / contrôle de contrainte électrique : corps de cône de décharge auto-amalgamant EPR jusqu'à 35 kV, ou couche de base avec ruban semi-conducteur.
• Isolation de barre omnibus/montante : jonctions et coins de barres omnibus en cuivre/aluminium de jeux de barres ; étirer autour des boulons de cosse et des gradins du diamètre extérieur.
• Étanchéité à l'humidité sur jonctions irrégulières : cosses, jonctions en T, changements de section transversale et gradins du diamètre extérieur du câble ; enroulement sans bulles et sans joint.
• Isolation des câbles de moteur/transformateur : reconstruction primaire des gros câbles avec rembourrage ; les petits câbles BT peuvent utiliser un ruban auto-amalgamant plus fin.
• Bouchon d'étanchéité pour extrémités de câble : sceller les extrémités de câble coupées pour arrêter la migration d'humidité avant le raccordement permanent.
• Isolation de base sous le revêtement extérieur : 23 pour l'isolation primaire/étanchéité, puis Super 33+/88 ou ruban de caoutchouc en surcouche pour la résistance à l'abrasion/UV/mécanique.
