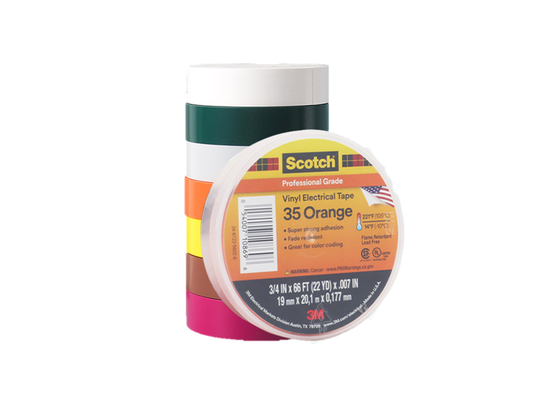

3M Scotch 35 | Codage couleur | Ruban isolant | Support vinyle

Description du produit

Le Scotch 35 de 3M est le ruban isolant professionnel en PVC vinyle de 3M, nominal de 7 mil / 0,178–0,18 mm, à revêtement unique non corrosif à base de caoutchouc ou de PSA à base de caoutchouc-résine, sans liner. Il est destiné à l'isolation primaire des épissures jusqu'à 600 V, à l'identification des phases, au codage couleur des fils de moteur, au marquage des systèmes de tuyauterie, au marquage des zones de sécurité, au regroupement des faisceaux et à l'enveloppement extérieur des joints BT/MT/HT. Le PVC élastique offre une grande élongation, une résistance à la flamme, une résistance aux UV (blanc entièrement résistant aux UV ; autres couleurs résistantes à la décoloration), une résistance à l'abrasion/humidité/alcali/acide/solvant. Les plages de température TDS régionales varient : certaines de 0–105°C, certaines de -10–105°C, UL510 nominal de 80°C, IEC/CSA en continu par type (par exemple, F-PVC P/90 ou P/105 sous licence) ; 9 ou 10 couleurs résistantes à la décoloration.

Structure

Caractéristiques

• Codage de phase multicolore : 9/10 couleurs résistantes à la décoloration (rouge/jaune/vert/bleu/marron/gris/blanc/orange/violet, parfois rose) pour l'identification triphasée/multiphasée/neutre/terre ; plus facile que le ruban noir plus marqueur ou les gaines thermorétractables.
• Conformabilité PVC élastique de 7 mil : 0,178–0,18 mm, élongation de 225 % ; demi-recouvrement jusqu'à environ 5/8 de largeur sur les épissures à petit rayon ; plus souple que le PET/verre, plus étanche que le papier, plus uniforme que le vinyle coloré bon marché.
• Isolation 600 V plus marquage : UL510/CSA 600 V, diélectrique ~1250 V/mil/49,2 kV/mm, IR >10⁶MΩ ; isolation d'épissure primaire et anneau de couleur en un seul, pas de noir séparé + peinture.
• Non corrosif à base de caoutchouc/résine de caoutchouc : adhérence acier/support 2,2 N/10 mm, faible corrosion électrolytique (facteur 0,9) sur fils Cu/Al ; plus sûr à long terme que les rubans en tissu acides/ad hoc.
• Ignifuge et résistant aux intempéries/UV : ignifuge UL510 ; blanc entièrement résistant aux UV, autres résistants à la décoloration pour le soleil/la pluie en extérieur/usine/site cellulaire ; plus sûr que le ruban d'emballage coloré non FR.
• Résistance chimique/à large environnement : abrasion, humidité, alcalis, acides, de nombreux solvants (portée par TDS) ; protège mieux les fils de moteur, les tuyauteries et les faisceaux que le seul film d'étiquette.
• Plages de température régionales : certaines 0–105°C, certaines -10–105°C, UL510 nominal 80°C, IEC/CSA par type 90/105°C ; mieux que le vinyle uniquement pour intérieur, mais en dessous de -10 utiliser selon les TDS régionales.
• Enveloppement extérieur prêt à l'emploi : demi-recouvrement sur épissure en caoutchouc/mastic pour BT/MT/HT ; combine la couleur de phase et la gaine UV/mécanique par rapport au ruban monochrome seul.

Applications

• Identification triphasée/multiphasée : branches de distribution, câbles d'alimentation, anneaux de couleur de bus de panneau selon jaune/vert/rouge ou marron/noir/gris pour A/B/C, N, PE.
• Codage des fils de moteur : moteurs rebobinés, bornes, fils U/V/W de variateurs/servomoteurs enveloppés de 35 pour éviter les interférences de phase.
• Isolation primaire des épissures de fils : épissures à queue de cochon/à sertir de 600 V en ≥2 demi-recouvrements, fournissant isolation et couleur de phase ensemble.
• Codage des faisceaux de commande/instrumentation : API, DCS, blocs de jonction et fils de capteurs codés par couleur pour une traçabilité d'inspection/de mise à niveau.
• Marquage des systèmes de tuyauterie : air d'atelier, eau, huile, vide et conduites chimiques, anneaux de couleur sur le corps de la tuyauterie/les vannes selon le code couleur de sécurité.
• Marquage des zones de sécurité : salles de disjoncteurs, bandes d'avertissement de verrouillage/étiquetage/sous tension au sol/sur l'équipement avec ruban coloré plus panneaux.
• Enveloppement extérieur des épissures MT/HT : sur caoutchouc auto-amalgamant/mastic primaire, demi-recouvrement de 35 par couleur de phase pour la protection contre les UV/l'abrasion/la contamination.
• Réparation mineure et identification de gaine de câble : entailles de gaine de commande BT, ségrégation de ligne de site cellulaire/de communication, anneaux de couleur de ligne ajoutés lors de la mise à niveau.
