3M 7419 | Ruban en film polyimide | Sans silicone | Adhésif acrylique | Faible électricité statique | Ruban Kapton

Description du produit

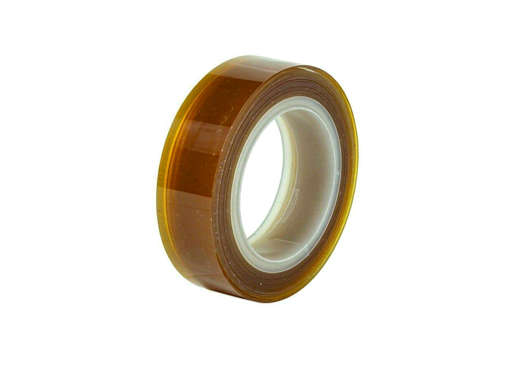

Le 3M 7419 est un ruban haute température monocouche en polyimide (Kapton®) sans silicone et à faible électricité statique, ambre, d'une épaisseur totale de 1,8 mil/0,046 mm, avec un film DuPont Kapton de 1 mil/0,025 mm et un PSA acrylique spécialisé non siliconé ; rouleau standard de 33 m/36 yd sur un mandrin en polyéthylène. Il est conçu pour le masquage de soudure de PCB et d'autres étapes à haute température — protection contre les soudures à la vague/refusion des pastilles, des doigts plaqués or, des trous traversants et des connecteurs. Après 10 minutes à 260°C/500°F, il peut toujours être retiré proprement avec peu ou pas de résidus sur FR-4, or, cuivre et silicium ; l'acrylique sans silicone réduit la contamination qui nuirait au collage/revêtement conforme ultérieur, tandis que son comportement dissipateur d'électricité statique convient aux lignes sensibles à l'ESD, ainsi qu'au masquage exigeant pour les produits chimiques et les revêtements en poudre.

Structure

Caractéristiques

• Acrylique sans silicone, sans contamination : remplace le PI siliconé (par exemple, les familles 5413/7413) pour le masque de soudure sans migration d'huile de silicone ; plus sûr pour les soudures ultérieures, le soudage de fils, le remplissage sous puce et le revêtement conforme.
• Dissipateur de faible électricité statique : électricité statique au déroulement/retrait <100V, résistance de surface 5×10⁶Ω/sq ; moins de risque ESD que le PI siliconé standard sur les lignes SMT/semi-conducteurs/HD/optoélectronique.
• Retrait propre après un court recuit à 260°C : le Kapton et l'acrylique spécialisé adhèrent au cuivre/FR-4/or/silicium pendant 10 minutes à 260°C/500°F et se retirent avec peu ou pas de tache/résidu ; beaucoup plus chaud que le crêpe/UPVC/PET et plus propre après soudure que certains PI acryliques.
• PI stable dimensionnellement et isolant : le film de 0,046 mm résiste au rétrécissement/brûlure de la chaleur de soudure, diélectrique 6000V, masque les fines pastilles/doigts plaqués or sans effondrement des bords ; plus fin/propre que le papier/tissu haute température, plus plan que la mousse épaisse.
• Masque exigeant résistant aux produits chimiques : l'acrylique spécialisé haute température convient mieux au masquage pour gravure/nettoyage/revêtement en poudre haute température que le film acrylique de base ; l'absence de silicone réduit également les taches de silicone lors de la cuisson de la poudre.
• Semi-transparent ambre pour l'alignement : permet de voir les pistes/doigts plaqués or/bords de légende lors de l'application sur PCB ; plus précis que le papier aluminium/tissu opaque, plus chaud que le PET transparent.
• Standard sans liner / conversion avec liner : 7419 sans liner pour application manuelle/distributeur ; 7419L avec liner PET pour les formes de doigts plaqués or, les masques de trous et le placement automatique avec déchets de découpe propres ; conversion plus facile que le PI siliconé sans liner.
• Courbe de tack contrôlée sur surfaces lisses : adhérence initiale modérée sur acier/cuivre, plus forte à 72h, élevée à 260°C/10min tout en étant facilement retirable ; mieux adapté au retravail sensible aux résidus que le PI siliconé « plus chaud = plus adhérent ».

Applications

• Masque de soudure à la vague/refusion pour PCB : pastilles, doigts plaqués or, trous traversants, bords de BGA et broches de connecteurs avant soudure à la vague/refusion/sélective ; faible dross/résidu après décollage.
• Protection des doigts plaqués or/or plaqué : emplacements DIMM, connecteurs, contacts plaqués or et surfaces plaquées or clés pendant les étapes à haute température — sans silicone et à faible électricité statique pour l'or sensible.
• Substrats électroniques sensibles aux résidus : FR-4, feuille de cuivre, silicium, céramique et masquage temporaire où le collage/dispensage/revêtement conforme ultérieur nécessite zéro silicone.
• SMT/semi-conducteurs sensibles à l'ESD : masquage haute température environnant les composants SMD, maintien temporaire de plaquettes/boîtiers, protection de petites pièces de cadres de connexion avec faible électricité statique au déroulement.
• Masque haute température pour produits chimiques/gravure et revêtement en poudre : masquage pour nettoyage, micro-gravure, exposition chimique courte et durcissement par revêtement en poudre avec résistance chimique de l'acrylique et absence de silicone.
• HDD/optique/capteurs : ensembles de têtes, barillets d'objectifs et couverture de gabarit de fenêtre optique avec faible électricité statique et sans silicone pour réduire le risque de particules/huile.
• Masques découpés sur mesure : 7419L ou formes converties pour doigts plaqués or, points pour trous, masques de pistes étroites et bandes d'alimentation avec liner PET pour placement automatique.
• Isolation électrique temporaire haute température : manchons d'isolation fins en PI, bornes de bobines et faces chaudes de bancs d'essai (pas comme isolation primaire homologuée ; confirmer les spécifications électriques).
